简介

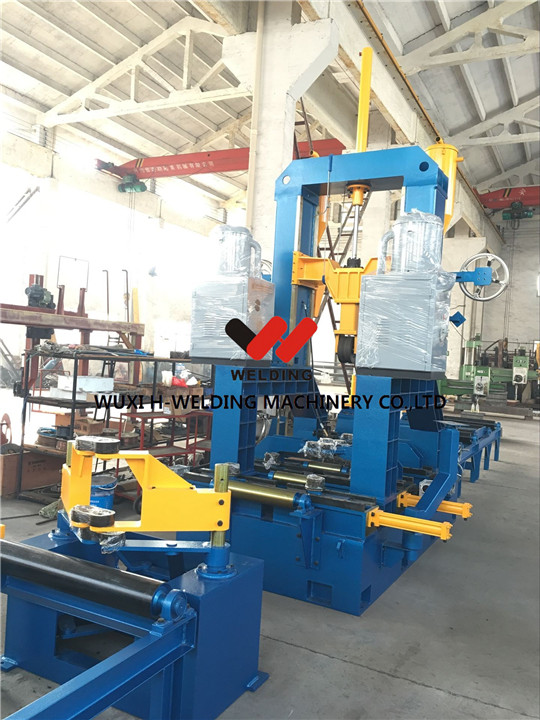

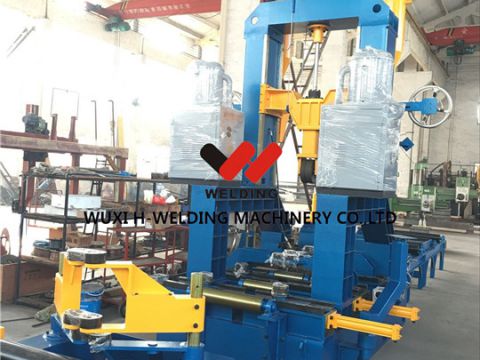

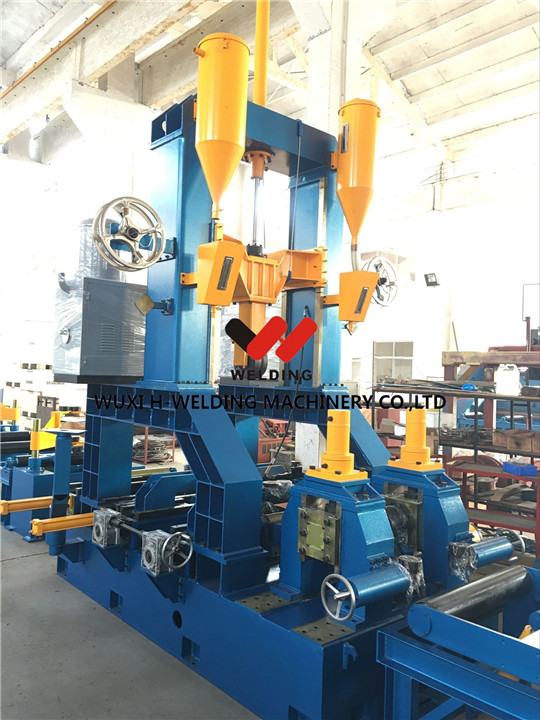

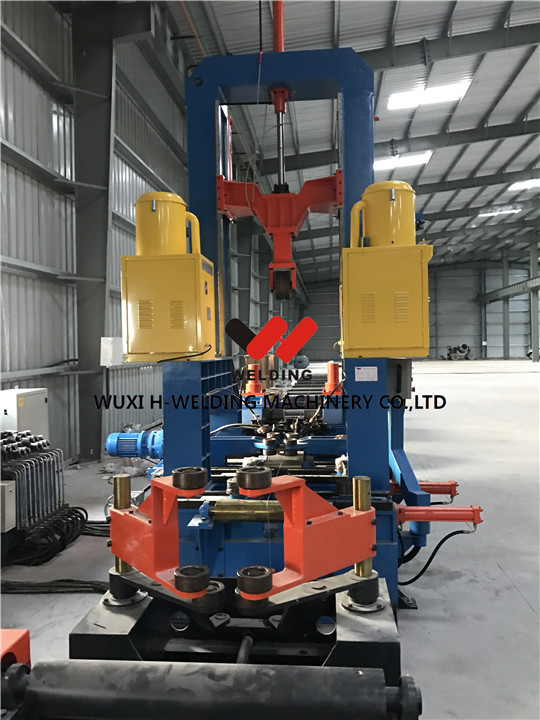

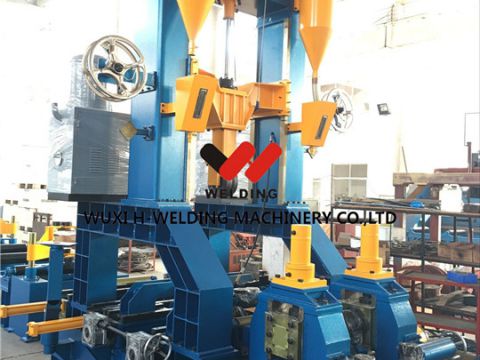

H 型钢拼焊矫一体机
该设备用于H型钢的生产制作。
与传统分体式生产线不同，该设备集型钢组立，焊机和矫正于一体，生产效率高，占地面积小，厂房利用率高，节省人工。
液压矫正功能，适合翼板厚度小于40mm的型钢。
设备上有两台SAW埋弧焊机，两条焊缝同时焊接。 带腹板和翼板自动对中和夹紧装置固定型钢。 主机为交流变频器驱动，稳定可靠。 上压梁由左右4根导轨导向，保证长期使用后依旧稳定运转。
参数表
型号 | PHJ15 | PHJ18 |
适用腹板的高度（mm） | 200-1500 | 200-1800 |
适用腹板的厚度（mm） | 6-32 | |
适用翼板的宽度（mm） | 200-800 | |
适用翼板的厚度（mm） | 6-40 | |
矫正厚度（mm） | 6-35 | |
焊脚高度（mm） | ≦8 | |
工件长度（mm） | 4000-15000 | |
输送速度（m/min） | 0.2-2(VFD) | |
输入辊道(m) | 三节辊道，每节2.6M(其中一节主动) | |
输出辊道(m) | 11.5m（含升降辊道） | |
设备功率(Kw) | 18.5 | |
特点
l 集H型钢组立，焊机和矫正于一体，设备占地面积小，厂房利用率高。
l 含前后输入输出辊道以及拉杆箱。
l 含两台SAW 焊机（国产进口可选）
l 主要电气元件采用法国施耐德品牌。
l 底座上有吊耳，方便起吊。
l 主焊接件焊后热处理；喷漆前，进行喷砂除锈处理。
本产品设计合理，运行稳定，操作简单，欢迎有广大需求的朋友咨询采购。
